主要技術參數：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度：1.0基
顯示儀表溫度：0℃～50℃ 介質溫度：0℃～+60℃
傳感器溫度：-30℃～+60℃ 壓力：自由流
流道形式：巴歇爾槽/三角堰板/矩形堰板 防護等基：IP65
供電電源：220VAC 50HZ 前直段：1～3米
顯示：雙窗口，8位LED累計流量和4位LED瞬間流量 消耗功率：≤15W
|

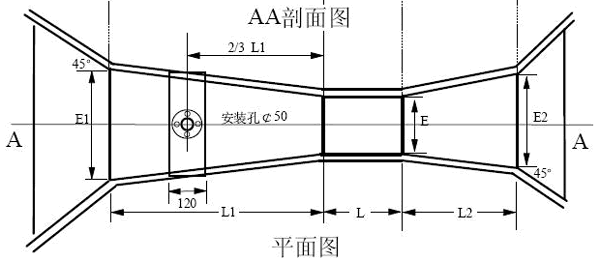

巴歇爾槽明渠尺寸要求：
|
型 號
|
適用渠道（寬×高）mm
|
最小流量(t/h)
|
最大流量(t/h)
|
|
LMQ—20
|
≥200×250
|
0.32
|
20
|
|
LMQ—50
|
≥250×300
|
0.65
|
50
|
|
LMQ—150
|
≥300×500
|
2.77
|
115
|
|
LMQ—400
|
≥400×650
|
5.40
|
400
|
|
LMQ—900
|
≥600×800
|
9.00
|
900
|
|
LMQ—1500
|
≥840×1000
|
12.6
|
1500
|
|
LMQ—3000
|
≥1200×1000
|
45.0
|
3000
|
|
LMQ—5000
|
≥1680×1100
|
108.0
|
5400
|
|
LMQ—8000
|
≥1920×1100
|
126.0
|
7200
|
|
三角堰板/矩形堰板明渠尺寸要求:
|
型號規格
|
最大流量(t/h)
|
適用渠道(寬×深)
|
最高水位(mm)
|
|
LMQ-Y-50
|
50
|
≥400×350
|
277
|
|
LMQ-Y-80
|
80
|
≥500×470
|
390
|
|
LMQ-Y-150
|
150
|
≥600×570
|
484
|
|
LMQ-Y-250
|
250
|
≥800×650
|
540
|
|
LMQ-Y-500
|
500
|
≥800×650
|
510
|
|
LMQ-Y-800
|
800
|
≥800×850
|
655
|
|
LMQ-Y-1000
|
1000
|
|
707
|
|

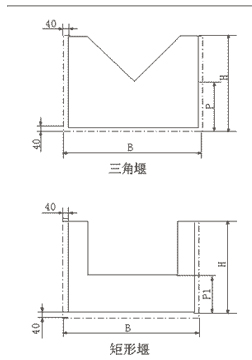

常用規格堰板明渠流量計尺寸：
|
型號規格
|
B
|
H
|
P
|
P1
|
|
LMQ-Y-50
|
480
|
400
|
160
|
-
|
|
LMQ-Y-80
|
580
|
460
|
160
|
-
|
|
LMQ-Y-150
|
680
|
520
|
240
|
-
|
|
LMQ-Y-250
|
880
|
600
|
280
|
-
|
|
LMQ-Y-500
|
880
|
680
|
-
|
250
|
|
LMQ-Y-800
|
880
|
880
|
-
|
300
|
|
LMQ-Y-1000
|
1080
|
880
|
-
|
350
|

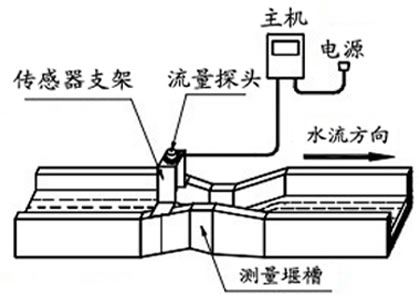

土建安裝：
在安裝前授先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。

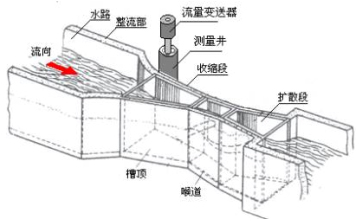

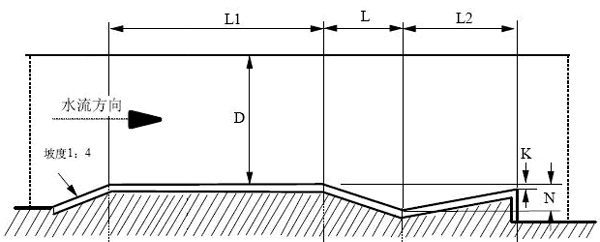

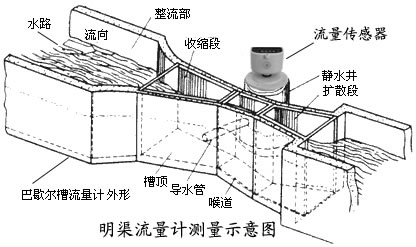

巴歇爾計量槽模擬圖
|

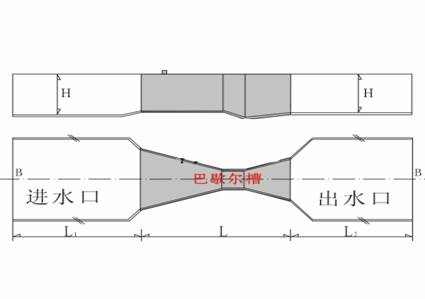

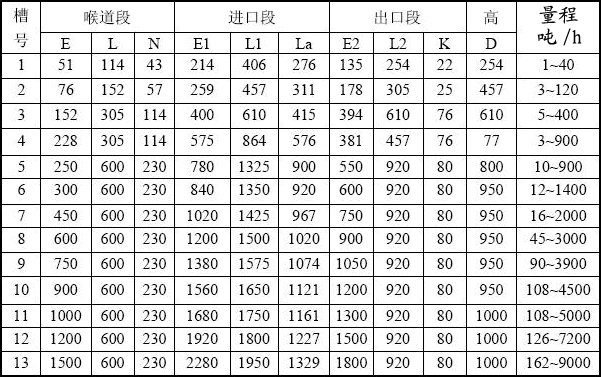

常用型號規格明渠流量計安裝尺寸（單位：mm）
|
型號
|
B
|
L
|
L1
|
L2
|
H
|
|
LMQ-20
|
300
|
650
|
1500
|
1000
|
250
|
|
LMQ-50
|
380
|
750
|
2000
|
1500
|
300
|
|
LMQ-150
|
450
|
900
|
2500
|
1800
|
500
|
|
LMQ-400
|
600
|
900
|
3000
|
2000
|
700
|
|

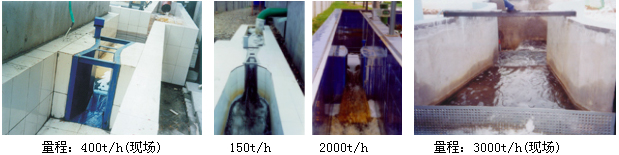

安裝巴歇爾槽的槜關鍵點：
必須保證巴歇爾槽下游有水位差，排放暢通，不會積水
DKS智能流量顯示儀：
DKS智能流量顯示儀是我廠開發的新產品，CPU是采用AT89C52微處理器，在通用軟件支持下，能同時對累計流量和瞬間流量進行顯示。
主要特點：
（1）儀表可同時顯示累計流量和瞬間流量。
（2）可輸出標準電流信號4～20mADC.
（3）斷電數據保護功能，數據保留時間十年。
（4）可帶打印輸出，定時打印功能（選配）
（5）可輸出累計流量值的脈沖信號（選配）
主要技術指標：
（1）輸入信號：電流
（2）供電：220VAC、50HZ、功耗≤10w
（3）環境溫度：0～５０℃相對溫度：≤85%
（4）安裝尺寸：盤式結構
（5）儀表尺寸：160×80×130mm
開孔尺寸：152×76mm
|
| 接線： |
| 一體型的巴歇爾槽帶有RVV護套信號導線20米，如距離較遠，用戶可自行接長，距離一般在2000米以內，否則應做實地連線試驗。 |
| |

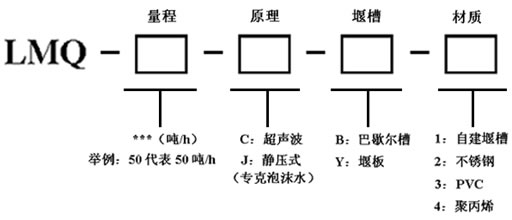

訂貨須知：
在訂貨時用戶必須根據具體測量條件和現場情況進行正確選型：
訂貨時須注明：
1、被測介質的名稱。
2、上限流量和常用流量。
3、明渠的長、寬和深度尺寸。
4、進水口和出水口的落差。
5、輸出信號和種類。
6、其他需要說明的特殊要求。 |
