品牌：德克森

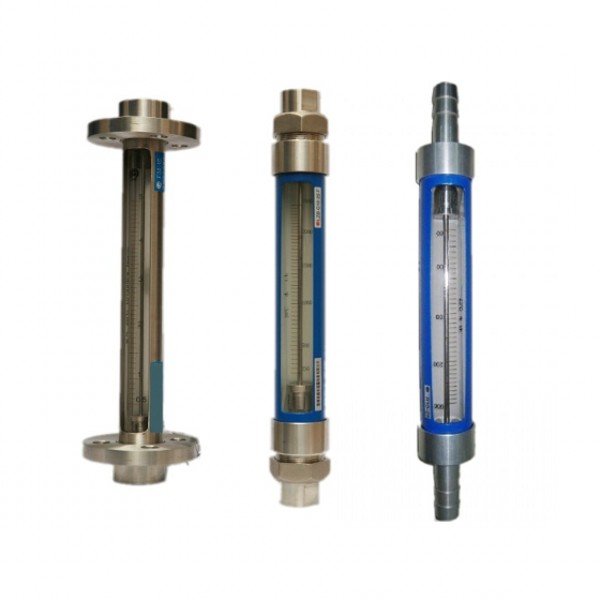

名稱：DKS-G/R/F10、20、30型玻璃轉子流量計

簡介：

G/R/F10、20、30型玻璃轉子流量計的連接有管螺紋（G10、20、30型）、軟管（R10、20、30型）；法蘭（F10、20、30型）三種方式。其最大工作壓力和最高工作溫度均高于原有相同通徑的LZB/LZJ系列玻璃轉子流量計產品；分普通型（測量一般無腐蝕流體）和耐腐型（測量的腐蝕性流體）兩種。

產品特點
技術參數
訂購選型
資料下載

概述
G/R/F10、20、30型玻璃轉子流量計的連接有管螺紋（G10、20、30型）、軟管（R10、20、30型）；法蘭（F10、20、30型）三種方式。其工作壓力和工作溫度均高于原有相同通徑的LZB/LZJ系列玻璃轉子流量計產品；分普通型（測量一般無腐蝕流體）和耐腐型（測量的腐蝕性流體）兩種。產品體積小、結構輕巧，外形美觀，維修方便、安全可靠，安裝簡單。F10、20、30型法蘭可轉動，與現場管道法蘭孔吻合。 G/R/F10、20、30型玻璃轉子流量計可替代引進成套設備上的玻轉儀表，廣泛應用于化工、輕工、制藥、食品、造紙、環保和計量測試、科研等部門，測量單相非脈動流體（液體或氣體）的流量。

外形及邊接尺寸

單位：mm

通徑	窗口尺寸 a×b	G10			R10			F10
		L	C	管螺紋	L	C	D	L	C	D	E
DN15	26×230	408	52	G1/2″	400	Φ17	Φ43	310	Φ65	Φ95	4-Φ14
				*G3/8″
				*NPT1/2
DN25	32×230	414	75	G1″	450	Φ27	Φ60	310	Φ85	Φ115	4-Φ14
				*G3/4″
				*NPT1
DN40	40×230	424	92	G11/2″	450	Φ44	Φ78	310	Φ110	Φ145	4-Φ18
				*NPT11/2
DN50	50×230	426	116	G2″	450	Φ54	Φ98	310	Φ125	Φ160	4-Φ18
				*NPT2

單位：mm

通徑	G20			R20			F20
	L	D	管螺紋	L	D	C	L	D	C	E
DN15	375	Φ58	G1/2″	″ 400	Φ58	Φ17	425	Φ95	Φ65	4-Φ14
			*G3/8
			*NPT1/2
DN25	375	Φ74	G1″	450	Φ74	Φ27	425	Φ115	Φ85	4-Φ14
			*G3/4″
			*NPT1
DN40	375	Φ92 *	G11/2	450	Φ92	Φ44	425	Φ145	Φ110	4-Φ18
			NPT11/2
DN50	375	Φ112	G2″	450	Φ112	Φ54	425	Φ160	Φ125	4-Φ18
			*NPT2

注：可加裝標尺板

單位：mm

通徑	窗口尺寸a×b	G30			R30			F30
		L	C	管螺紋	L	C	D	L	C	D	E
DN15	28×230	375	52*	G1/2″	400	Φ17	Φ43	310	Φ65	Φ95	4-Φ14
				*G3/8″
				NPT1/2
DN25	32×230	375	75	G1″	450	Φ27	Φ60	310	Φ85	Φ115	4-Φ14
				*G3/4″
				*NPT1
DN40	45×230	375	92	G11/2	″450	Φ44	Φ78	310	Φ110	Φ145	4-Φ18
				*NPT11/2
DN50	55×230	375	116	G2″	450	Φ54	Φ98	310	Φ125	Φ160	4-Φ18
				*NPT2

注：可加裝標尺板

型號規格及技術參數

通徑 DN (mm)	普通型	耐腐型	測量范圍		壓損(pa)	允許被測流體狀態		準確度等Φ 基
通徑 DN (mm)	普通型	耐腐型	水(20℃)L/h	空氣(20℃/101325Pa)m3/h	壓損(pa)	壓力(MPa)	溫度(℃)	準確度等Φ 基
15	G10/20/30-15 R10/20/30-15 F10/20/30-15	G10/20/30-15F R10/20/30-15F F10/20/30-15F	10～100 16～160 25～250 40～400 63～630	0.12～1.2 0.2～2 0.3～3 0.5～5 0.8～8 1.2～12 2～20	1000 1100 1200 1700 2000 2500 3000	≤1.0	-20～+120	2.5
25	G10/20/30-25 R10/20/30-25 F10/20/30-25	G10/20/30-25F R10/20/30-25F F10/20/30-25F	63～630 100～1000 160～1600 250～2500	2～20 3～30 5～50 6～60	2800 4000 5000 6000	≤1.0
40	G10/20/30-40 R10/20/30-40 F10/20/30-40	G10/20/30-40F R10/20/30-40F F10/20/30-40F	160～1600 250～2500 400～4000	5～50 8～80 12～120	3400 4000 5000	≤0.9
50	G10/20/30-50 R10/20/30-50 F10/20/30-50	G10/20/30-50F R10/20/30-50F F10/20/30-50F	400～4000 630～6300 (1～10)m3/h	12～120 20～200 30～300	4800 6500 8500	≤0.7

注：1、進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。
2、需準確度等基1.5基，請在訂單上注明。
3、耐腐型四氟浮子槜大流量比普通型低益流量等基。
4、耐腐型襯四氟僅為F10和F30系列，型號為：F10-()FO,F30-()FO

流量計接觸測量流體的零部件材質

零部件	型號
	G10 - ( )	G10 - ( )F	R10 - ( )	R10 - ( ) F	F10 - ( )	F10 - ( )F
	G0 - ( )	G20 - ( )F	R20 - ( )	R20 - ( ) F		F20 - ( )F
		G30 - ( )F		R30 - ( ) F		F30 - ( )F
浮子	1Cr18Ni9Ti不銹鋼		1Cr18Ni9Ti不銹鋼		1Cr18Ni9Ti不銹鋼
上、下止檔	尼龍	氟塑料	尼龍	氟塑料	尼龍	氟塑料
密封件	丁腈橡膠	氟橡膠	丁腈橡膠	氟橡膠	丁腈橡膠	氟橡膠
管螺紋接頭	碳鋼（鍍鋅）	1Cr18Ni9Ti不銹鋼	—		—
接頭座	鋁	1Cr18Ni9Ti不銹鋼	—		—
軟管接頭	—		鋁	1Cr18Ni9Ti不銹鋼	—
法蘭接頭	—		—		鋁	1Cr18Ni9Ti不銹鋼

注：需選用其它特殊材質，請另外說明

請撥打德克森儀表客服熱線 0517-86930968 咨詢詳情！

DKS-G/R/F10、20、30型玻璃轉子流量計說明書
